东风天锦VR小三轴散装饲料运输车侧面图及车型详解

东风天锦VR小三轴散装饲料运输车侧面图及车型详解

散装饲料运输车是畜牧养殖行业中不可或缺的专用车辆，主要用于运输散装饲料，提高装卸效率，降低包装和人工成本。东风天锦VR小三轴散装饲料运输车凭借其可靠的底盘、高效的装载能力和灵活的操控性，成为市场热门选择。本文结合侧面图，详细解析该车型的特点。

一、侧面图外观概览

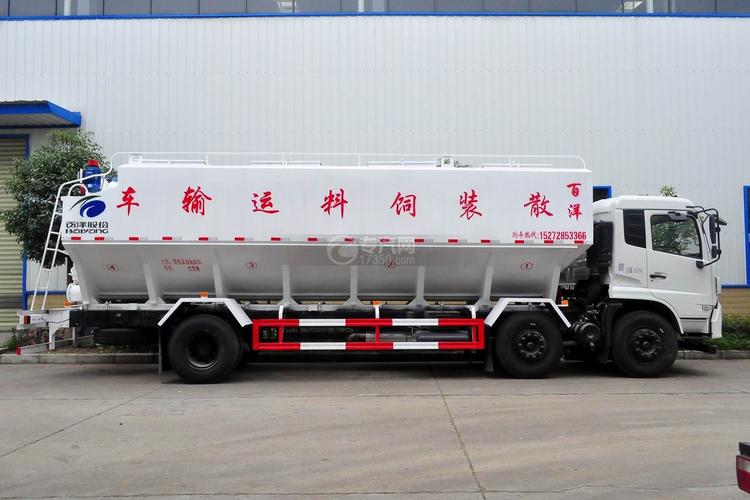

（此处为侧面图位置）从侧面看，东风天锦VR小三轴散装饲料运输车整体造型方正，罐体与底盘衔接紧凑。罐体采用优质钢材焊接而成，表面经过防腐处理，通常涂装为白色或蓝色。车辆侧面清晰可见分仓结构，一般分为3-4个独立仓，每个仓体底部设有出料口和螺旋输送器。罐体顶部有进料口，侧面配有爬梯，方便操作人员出入。车轮部分，小三轴设计（通常为6×2驱动）提供了良好的承载稳定性，侧面还可见防护栏和示廓灯。

二、底盘配置（基于东风天锦VR）

• 驾驶室：东风天锦VR系列半浮式驾驶室，液压翻转，造型现代，视野开阔，配备空调、中控锁、电动门窗等舒适配置。
• 发动机：通常搭载康明斯或龙擎系列柴油发动机，符合国六排放标准，动力强劲，油耗经济。
• 变速箱：法士特或大同手动变速箱，档位清晰，操作顺畅。
• 车桥：前桥5吨，中后桥10吨或11.5吨，速比可选。
• 轮胎：10.00R20或11R22.5钢丝胎，承载能力强。
• 轴距：常见轴距1800+4100mm或1800+5000mm，适应不同罐体长度。

三、上装散装饲料罐体结构

1. 罐体容积：小三轴车型罐体长度约7.6-9.6米，容积可达25-35立方米，可装载饲料约15-22吨（视饲料密度而定）。
2. 分仓设计：根据用户需求可分为3仓、4仓或5仓，每仓独立控制，可同时运输不同种类的饲料，避免混合。
3. 卸料系统：

• 底部螺旋输送器：每仓底部配有水平螺旋，将饲料汇集至尾部。

• 垂直螺旋：将饲料提升至顶部出料口。

• 顶部水平螺旋：将饲料输送到侧前方的出料口。

• 液压驱动：由取力器带动液压泵，控制各螺旋马达，实现正反转和调速。

1. 出料口：罐体侧面或尾部设有多个出料口，可通过旋转溜管调节卸料方向，卸料高度可达4-5米，满足高位料塔进料。
2. 其他附件：顶部检修口、透气袋、防盗油锁、工具箱、灭火器等。

四、车型优势

• 高效运输：散装运输减少包装成本，散装饲料车单次运载量大，比袋装节省30%以上人工。
• 灵活卸料：全液压驱动螺旋输送系统，操作简便，可精准投喂至不同料塔。
• 可靠耐用：东风天锦VR底盘成熟稳定，售后服务网络完善；罐体采用耐磨钢板，使用寿命长。
• 合规上牌：符合国六排放，整车尺寸、重量符合法规，可上蓝牌或黄牌（根据总质量）。

五、侧面图使用建议

在查看侧面图时，注意罐体与驾驶室的比例、仓体分割线、爬梯位置、螺旋输送管路的布置，以及车轮与罐体的匹配。侧面图通常用于展示车辆的总体尺寸、轴距和外观细节，帮助用户选型时评估车辆的通过性和装载能力。

综上，东风天锦VR小三轴散装饲料运输车是一款性能均衡、适应性强、经济高效的专用车型，适用于中长途饲料运输和养殖场散装物料供应。如果您正考虑购买此类车辆，建议详细了解当地排放法规和上牌要求，并选择正规厂家出具的侧面图及技术参数。
